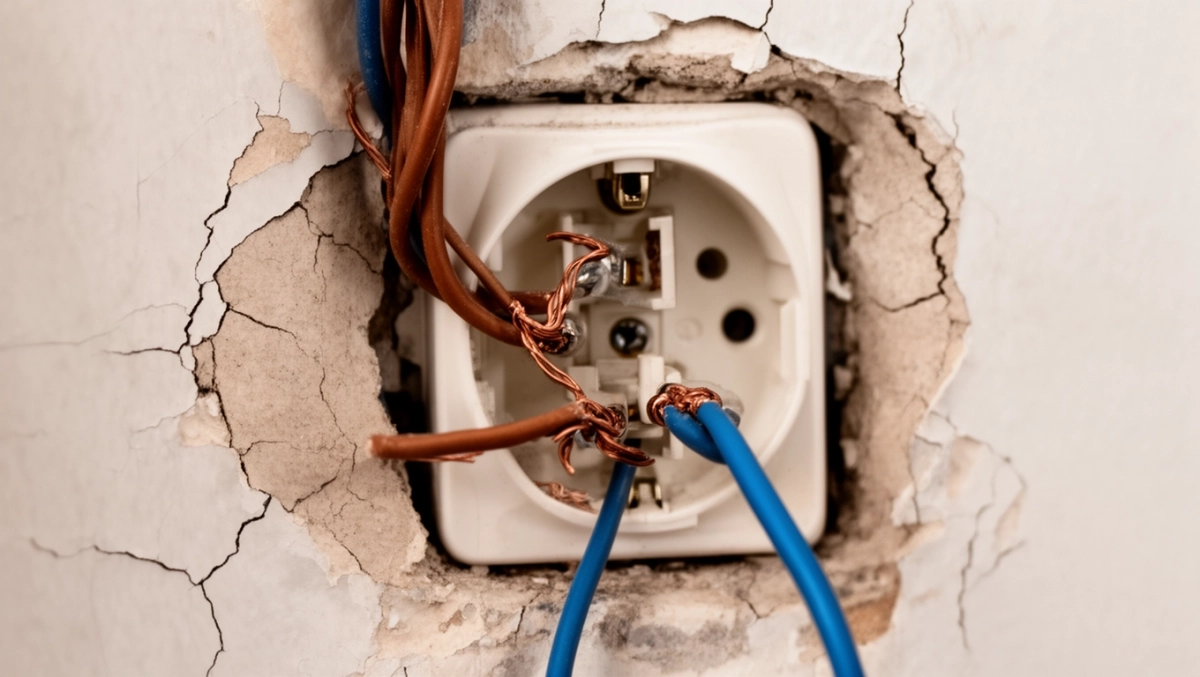

Jak podłączyć gniazdko w starej instalacji? Krok po kroku

Pamiętasz ten stary dom, gdzie gniazdka ledwo trzymają wtyczki, a prąd czasem skacze? Podłączanie nowego gniazdka z bolcem uziemiającym w takiej dwużyłowej instalacji bez przewodu ochronnego budzi słuszny niepokój, bo błędy grożą porażeniem. Opowiem ci dokładnie, jak to zrobić bezpiecznie: najpierw wyłączymy prąd i sprawdzimy napięcie, potem zidentyfikujemy przewody, zastosujemy zerowanie jako tymczasowe rozwiązanie i krok po kroku podłączymy wszystko, kończąc testem uziemienia. To nie magia, ale precyzja i ostrożność, byś czuł się pewnie przy pracy.

• Bezpieczeństwo przy podłączaniu gniazdka w starej instalacji
• Wyłącz prąd i sprawdź napięcie w starej instalacji
• Identyfikacja przewodów w starej instalacji elektrycznej
• Zerowanie gniazdka bez przewodu ochronnego w starej instalacji
• Przygotowanie przewodów do podłączenia gniazdka
• Podłącanie przewodów do gniazdka krok po kroku
• Testowanie podłączenia gniazdka w starej instalacj
• Pytania i odpowiedzi

Bezpieczeństwo przy podłączaniu gniazdka w starej instalacji

W starej instalacji elektrycznej brakuje nowoczesnych zabezpieczeń, jak różnicówki czy przewody ochronne, co zwiększa ryzyko porażenia prądem. Zawsze zakładaj, że przewody są pod napięciem, nawet po wyłączeniu obwodu. Używaj izolowanych narzędzi i noś rękawice ochronne, by uniknąć przypadkowego zwarcia. Jeśli instalacja ma ponad 30 lat, lepiej rozważ pełną modernizację przed jakąkolwiek ingerencją. Wątpliwości co do stanu przewodów oznaczają natychmiastowe wezwanie elektryka twoje bezpieczeństwo jest najważniejsze.

Stare instalacje często kryją ukryte wady, takie jak przetarte izolacje czy luźne połączenia w puszkach. Przed rozpoczęciem pracy załóż okulary ochronne i matę izolacyjną pod stopy. Nigdy nie pracuj sam miej kogoś obok, kto pomoże w razie potrzeby. Pamiętaj, że zerowanie, choć stosowane kiedyś powszechnie, nie zastąpi pełnego uziemienia, ale w dwużyłowej sieci jest jedyną opcją bez wymiany kabli.

Sprawdź stan puszki instalacyjnej: jeśli jest skorodowana lub pęknięta, wymień ją od razu. Unikaj przedłużaczy czy przejściówek podczas testów podłączaj bezpośrednio do gniazdka. W starych budynkach wilgoć potęguje zagrożenia, więc pracuj w suchych warunkach. Te proste nawyki minimalizują ryzyko do zera.

Powiązany temat Schemat Podłączenia Fotowoltaiki Do Instalacji Domowej

Niezbędne narzędzia i środki ochrony

• Detektor napięcia bezdotykowy i multimetr
• Śrubokręt izolowany i obcinaczki do przewodów
• Rękawice dielektryczne i okulary ochronne
• Nowa puszka i gniazdko z bolcem uziemiającym
• Taśma izolacyjna i zaciskarki

Wyłącz prąd i sprawdź napięcie w starej instalacji

Zacznij od lokalizacji rozdzielni głównej tam znajdziesz główny wyłącznik różnicowoprądowy lub bezpieczniki. Wyłącz cały obwód, na którym pracujesz, obracając klucz lub wyciągając wkłady. W starych instalacjach bezpieczniki mogą być przestarzałe, więc sprawdź je wizualnie na uszkodzenia. Poczekaj chwilę, aż kondensatory w urządzeniach rozładują się całkowicie. To podstawa, by uniknąć wstrząsu nawet przy wyłączonym prądzie.

Użyj detektora napięcia bezdotykowego, zbliżając go do każdego przewodu w puszce. Lampka lub sygnał dźwiękowy potwierdzi brak napięcia powtarzaj test kilka razy. Multimetr w ustawieniu AC 230V da ostateczne potwierdzenie: sondy do przewodów powinny pokazać zero woltów. W starych instalacjach przewody neutralne czasem przewodzą resztkowe napięcie, więc nie ufaj tylko jednemu pomiarowi. Jeśli detektor reaguje, nie ruszaj dalej.

Oznacz wyłączony obwód taśmą lub naklejką, by nikt przypadkiem nie włączył prądu. W blokach z wspólną rozdzielnią poinformuj sąsiadów lub administratora. Te kroki dają pewność, że instalacja jest martwa podczas całej pracy.

Sprawdź Instalacja Fotowoltaiczna Schemat Podłączenia

Wielokrotne sprawdzanie napięcia to nawyk, który ratuje życie w każdej instalacji, zwłaszcza starej. Pamiętaj o prądzie błądzącym przez wilgotne ściany detektor wychwyci go natychmiast.

Identyfikacja przewodów w starej instalacji elektrycznej

W dwużyłowej starej instalacji dominują dwa przewody: fazowy, zwykle czarny lub brązowy, i neutralny, niebieski lub biały. Brak żółto-zielonego przewodu ochronnego to norma z lat 70. i wcześniejszych. Obejrzyj końce w puszce: faza prowadzi do włącznika lub innego gniazdka, neutralny wraca do rozdzielni. Użyj multimetru w trybie ciągłości, by potwierdzić połączenia. Izolacja może być popękana, więc działaj delikatnie.

Podłącz multimetr między podejrzany przewód a znany neutralny opór bliski zeru wskazuje neutralny. Faza da nieskończony opór bez napięcia. W niektórych instalacjach kolory mieszają się, np. czerwony zamiast czarnego. Zrób szkic połączeń przed rozłączaniem. To pozwoli uniknąć pomyłek przy ponownym podłączaniu.

Typowe kolory przewodów w starych instalacjach

Jeśli przewody są splątane, rozplącz je ostrożnie pęsetą izolowaną. W wilgotnych puszkach szukaj śladów korozji na stykach. Prawidłowa identyfikacja to klucz do bezpiecznego zerowania.

Zerowanie gniazdka bez przewodu ochronnego w starej instalacji

Zerowanie polega na połączeniu bolca uziemiającego gniazdka z przewodem neutralnym, co kieruje ewentualny upływ prądu do ziemi przez neutralny. W starych instalacjach to jedyne rozwiązanie bez kucia ścian i wymiany przewodów. Użyj mostka lub zacisku zerującego w gniazdku faza do L, neutralny do N i mostek do PE. Nie jest to idealne, bo neutralny może się urwać, ale lepsze niż brak ochrony. Zawsze planuj modernizację na trójprzewodową sieć.

W gniazdkach z zerowaniem znajdziesz dedykowany zacisk lub śrubę mostkującą N z PE. Podłącz neutralny do obu zacisków równolegle. W instalacjach TN-C neutralny już ma potencjał ochronny, co ułatwia sprawę. Sprawdź ciągłość mostka multimetrem po podłączeniu. To zapewni działanie bolca wtyczki.

Zerowanie działa tylko lokalnie nie uziemia całego obwodu. W blokach z wspólnym zerem ryzyko jest mniejsze, ale w domach jednorodzinnych sprawdź potencjał na szynie N w rozdzielni. Jeśli napięcie na neutralnym przekracza 10V, nie ryzykuj i modernizuj.

Nowoczesne normy odradzają zerowanie na rzecz PE, ale w starej instalacji to rozsądny kompromis. Używać tylko w suchych pomieszczeniach, z RCD dla dodatkowego bezpieczeństwa.

Przygotowanie przewodów do podłączenia gniazdka

Po identyfikacji obetnij uszkodzone końce przewodów ostrymi obcinaczkami, zostawiając 10-15 cm wolnej długości. Zdejmij izolację na 12 mm z każdego przewodu ściągaczem, nie uszkadzając miedzianych żył. Pokręć luźne pasma drutu palcami, by utworzyć równy stożek. W starych instalacjach miedź utlenia się, więc przetrzyj końce papierem ściernym do połysku. To zapewni pewne połączenie w zaciskach gniazdka.

Wsuń przewody do nowej puszki, mocując je opaskami lub śrubami. Jeśli puszka jest luźna, użyj kołków rozporowych do ściany. W gipsowych ścianach wybierz głęboką puszkę podtynkową. Dokładnie oczyść wnętrze z pyłu i resztek starej izolacji. Przewody powinny wchodzić prosto, bez załamań.

Użyj tulejek zaciskowych na końcach, jeśli przewody są cienkie zapobiegnie to wykruszeniu pod śrubami. Zmierz długość: fazowy i neutralny muszą sięgać zacisków bez napięcia. Wszystko gotowe do podłączenia.

Podłącanie przewodów do gniazdka krok po kroku

Wkręć gniazdko do puszki bez podłączania przewodów sprawdź stabilność. Rozkręć zaciski: fazowy (brązowy/czarny) do terminalu L po prawej, neutralny (niebieski) do N po lewej. Mostek zerujący połącz N z PE w środku lub dolnym zacisku. Dokręć śruby momentem 1-1,5 Nm, by drut nie uciekał. Upewnij się, że bolcec wystaje równo.

• Krok 1: Podłącz fazę do L sprawdź polaryzację multimetrem.
• Krok 2: Neutralny do N i mostek do PE.
• Krok 3: Dokręć wszystkie zaciski równomiernie.
• Krok 4: Zamocuj ramkę i osłonę gniazdka.
• Krok 5: Przed włączeniem prądu podwójna weryfikacja połączeń.

W gniazdkach bez mostka użyj jumpera miedzianego 1,5 mm² między N a PE. Unikaj skręcania drutów gołych zaciski są pewniejsze. Po podłączeniu izoluj niewykorzystane śruby taśmą. Gniazdko gotowe do testu.

W starej instalacji faza może być po lewej zawsze testuj przed ostatecznym dokręceniem. Precyzja tu decyduje o bezpieczeństwie.

Testowanie podłączenia gniazdka w starej instalacj

Włącz prąd w rozdzielni i sprawdź napięcie między L a N: powinno być 230V ±10%. Multimetr między N a PE pokaże mniej niż 5V potwierdzi zerowanie. Wtycz lampkę z bolcem: świeci równo, bez migotania. Detektor bezdotykowy nad bolcem nie powinien reagować na fazę. Wszystko wskazuje na poprawne podłączenie.

Użyj testera gniazdek z sondą uziemiającą zielona dioda dla PE, czerwona dla L, czarna dla N. Sprawdź ciągłość uziemienia: opór poniżej 1 oma między bolcem a neutralnym w rozdzielni. Jeśli wartości odbiegają, wyłącz i popraw mostek. W starych instalacjach testuj obciążeniem 16A przez chwilę.

Podłącz urządzenie z uziemieniem, jak lodówkę, i monitoruj temperaturę styków termometrem dotykowym. Brak nagrzewania to dobry znak. Jeśli zerowanie słabe, rozważ instalację RCD na obwód. Powtarzaj testy co miesiąc po montażu.

Ostateczny test: symuluj upływ wilgotną szmatką na obudowie prąd nie powinien razić. Profesjonalny elektryk potwierdzi całość po roku. Bezpieczna instalacja służy latami.

Pytania i odpowiedzi

• Jak bezpiecznie przygotować instalację przed montażem gniazdka? Zawsze zacznij od wyłączenia prądu głównym wyłącznikiem w rozdzielni głównej. Po wyłączeniu sprawdź brak napięcia w przewodach za pomocą detektora napięcia, aby uniknąć ryzyka porażenia.

• Co zrobić, gdy w starej instalacji brakuje przewodu ochronnego (PE)? W dwużyłowej instalacji bez PE stosuj zerowanie, łącząc przewód neutralny (niebieski) z bolcem uziemiającym gniazdka. To tymczasowe rozwiązanie zaleca się modernizację na trójprzewodową instalację dla pełnego bezpieczeństwa.

• Jak zidentyfikować i podłączyć przewody do gniazdka z bolcem? Obejrzyj przewody w puszce: fazowy (czarny lub brązowy) podłącz do zacisku L, neutralny (niebieski) do N, a bolec uziemiający do PE (lub zeruj przez neutralny). Zdejmuj izolację tylko z końcówek, by nie uszkodzić przewodów.

• Kiedy wezwać elektryka do podłączenia gniazdka? Natychmiast, jeśli masz wątpliwości co do stanu przewodów, instalacji lub brak nowoczesnych zabezpieczeń. Samodzielny montaż wymaga wiedzy w razie niepewności priorytetem jest bezpieczeństwo.
